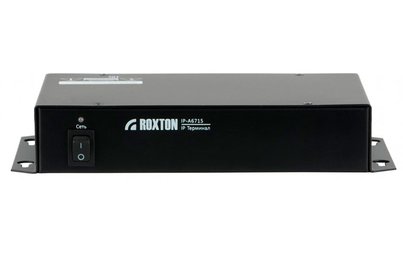

IP-A6715 Терминал для подключения вызывных панелей T-6716/6717, микрофонный/линейный вход, линейный выход, усилитель мощности 2 х 10 Вт, TCP/IP, RS-485, 24В
Описание
Блок IP-A6715 входит в состав IP-системы Roxton и предназначен для построения систем звукового оповещения (СОУЭ) с трансляцией информации по Ethernet и IP сетям.

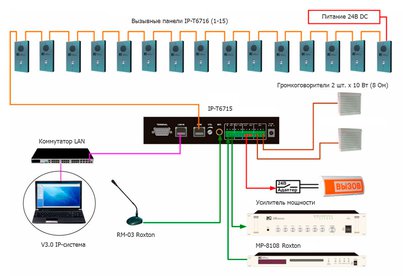

Блок IP-A6715 позволяет организовать 2-х стороннюю аудиосвязь с вызывными панелями IP-A6716. Подключение к системе Roxton IP осуществляется по сети Ethernet. Записи всех переговоров хранятся на центральном сервере.
Блок IP-A6715 включает модули:
- Цифро-аналоговый преобразователь;
- Коммутатор вызывных панелей;
- Низкоомный усилитель мощности, 2 канала х 10 Вт (8 Ом);
Основные характеристики IP-A6715:
- Подключение до 15 вызывных панелей IP-A6716 по интерфейсу RS-485, удаленность линий связи до 1 км;

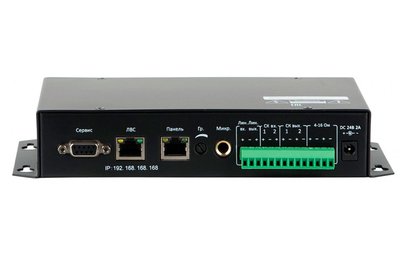

- Микрофонный и линейный аудиовходы;
- Сетевой вход LAN (RJ-45);
- Управляющий вход и выход "сухие контакты";
- COM порт RS-485 (RG-45) для подключения вызывных панелей;
- COM порт RS-232 (D-SUB 9-pin) для подключения к компьютеру;
- Настенный или потолочный монтаж, крепление с помощью кронштейна на винтах к любой плоскости;
- Питание от постоянного напряжения 24В (адаптер 220В поставляется в комплекте).
Технические характеристики IP-A6715 Roxton
| Производитель | Roxton |
| Система оповещения | Roxton IP |
| Функции в системе | АЦП, усилитель, коммутатор панелей |
| Вызывные панели | IP-T6716 до 15 шт. |
| Протоколы | TCP/IP, UPD, IGMP |
| Аудиоформат | MP3/MP2 |
| Частота дискретизации | 8 кГц-48 кГц |
| Скорость передачи данных | 10/100 Мб |
| Аудио режим | 16-бит стерео CD звук |
| Усилитель мощности | 2х10 Вт, 8 Ом |
| Диапазон частот | 20 Гц-20 кГц |
| Коэффициент искажений | 0.3% |
| Отношение сигнал/шум | 85 дБ |
| Линейный вход | 350 мВ |
| Микрофонный вход | 5 мВ |
| Напряжение питания | DC 24В, 30 Вт |
| Размеры | 223х118х40 мм |
| Вес | 0.8 кг |
