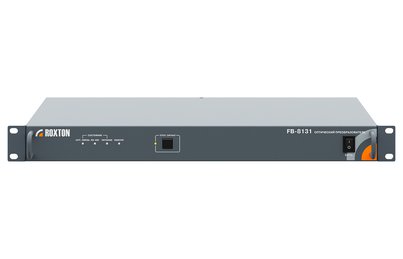

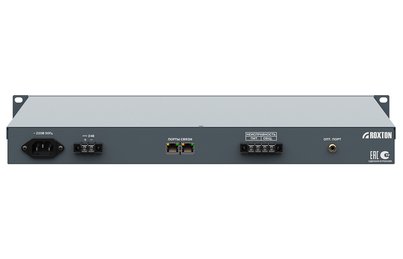

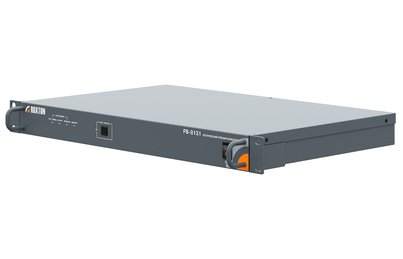

ROXTON FB-8143

Оптические преобразователи FA-8142/FB-8143 Roxton предназначены для использования в составе системы оповещения Roxton 8000 и позволяют создавать распределенные системы с передачей информации по оптическим каналам связи.

Преобразователи применяются только парами, передача осуществляется с помощью FA-8142, а прием с помощью FB-8143.
Блок FA-8142 выполняет преобразование сигнала с протоколом RS-485 и 3-х аналоговых звуковых сигналов в один цифровой сигнал для передачи по волоконно-оптической линии связи. Прием сигнала и обратное преобразование осуществляется с помощью блока FB-8143. Протяженность оптической линии может составлять до 20 км.

Основные характеристики:

• Оптический порт с FC-разъемом и PC-полировкой;
• 2 порта RS-485 с разъемами RG-45;
• Световая и звуковая индикация режимов работы;
• 2 управляющих выхода для контроля неисправностей, "сухие контакты";
• Питание от сети переменного тока 220В или источника постоянного напряжения 24В.

• Технические характеристики FB-8143 Roxton

  Производитель	Roxton
  ПОРТЫ СВЯЗИ
  Число звуковых каналов	3
  Интерфейс управления	RS-485
  Скорость обмена данными	200000 бод
  Параметры интерфейса (бит данных/стоповых бит/четность)	8/1/нет
  Количество портов связи	RJ-45
  ОПТИЧЕСКИЙ ПОРТ
  Максимальная дальность	20 км
  Тип оптического волокна	Одномодовое
  Количество используемых оптических волокон	1
  Диаметр (сердцевина/оболочка)	9/125
  Длина волны	1310/1550 нм
  Тип разъема	FC
  Тип полировки разъема	PC
  ОБЩИЕ
  Нагрузочная способность реле	1
  Напряжение основного питания	195-253В, 50 Гц
  Напряжение резервного питания	20-27В DC
  Потребляемая мощность	не более 2.5 Вт
  Рабочая температура	от +5 до +40С
  Относительная влажность	не более 90%
  Степень защиты оболочки	IP30
  Размеры	480х321х44 мм
  Вес	3.3 кг
