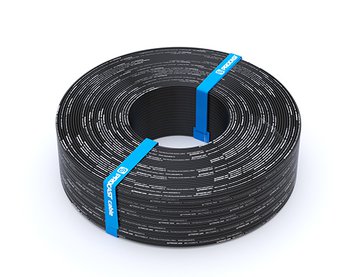

PROCAST Cable BSC2*4,5/20/0,12 – профессиональный двухканальный балансный сигнальный межблочный звуковой кабель для межблочной коммутации и фиксированных кабельных сигнальных трасс. Предназначен для передачи двух аналоговых балансных (моно) сигналов, балансного стереосигнала или балансного моно-сигнала и питания 12/24V для внешнего коммутационного устройства или плеера. Например, настенных зональных панелей CVGAUDIO серии PW и плееров CVGAUDIO N-SRC. Также кабель может использоваться как микрофонный для фиксированной инсталляции - при прокладке в слаботочных лотках или в запотолочном пространстве в гофротрубе. Внешний размер кабеля – 4,5mm х 9mm, внешняя изоляция – черный PVC пластикат. Структура кабеля – два раздельных канала в каждом из которых по две изолированные много-проводниковые сигнальные жилы с экраном. Каждая жила состоит из 20 проводников диаметром 0.12mm. Изоляция жил первого канала – желтый и черный, второго канала – красный и белый. Материал изоляции - XLPE сшитый полиэтилен. Внешний экран (индивидуальный для каждого канала) – алюминиевая фольга и закороченный с экраном жгут из 7 луженый проводников диаметром 0.18mm каждый. Данный жгут позволяет очень удобно припаивать или фиксировать экран к устанавливаемому коннектору. Все проводники изготовлены из чистой безкислородной меди OFC – 99.97%. Размер бухты кабеля – 200 метров, это позволяет использовать длинные безшовные трассы, например для подключения удаленных зональных панелей CVGAUDIO серии PW.
Диапазон рабочих температур для изоляции кабеля PROCAST Cable BSC2*4,5/20/0,12: -20С / +70С.
| Модель | PROCAST Cable BSC2*4,5/20/0,12 |
|---|---|
| Наименование | Профессиональный сигнальный двухканальный балансный кабель, внешний размер 4.5х9mm, 2 х ((20/0.12 + XLPE) + (DW7 x 0,2+AL)), цвет изоляции черный, бухта 200m |
| Артикул | PC11041645008 |
| Сигнальные жилы | Два канала, в каждом по две много-проводниковых жилы (20x0.12mm) |
| Экранирование | Экран – алюминиевая фольга и закороченный на нее жгут из 7 х 0.18mm проводников (отдельный экран для каждого канала) |
| Изоляция внутренних жил | XLPE сшитый полиэтилен, желтый/черный и красный/белый (два канала) |
| Изоляция внешняя | PVC пластикат, цвет черный |
| Электрическое сопротивление центральной жилы (ohm на 1км) | 85ohm |
| Электрическое сопротивление экрана (ohm на 1км) | 91ohm |
| Емкость между экраном и центральной жилой | 120/ pF/m |
| Емкость между жилами в одном канале 47pF/m | 47pF/m |
| Стандартная бухта | 200m |
| Размер кабеля | 4.5х9mm |
| Допустимый температурный режим | -20/+70 градусов С |
| Минимальный срок службы | 15 лет |
