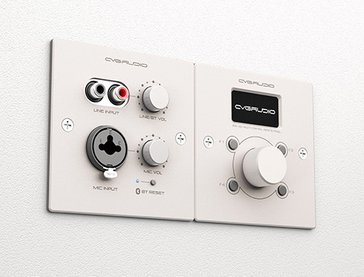

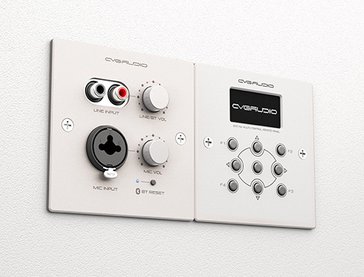

CVGAUDIO PW-IN/W / CVGAUDIO PW-IN/BL – настенная панель удаленного подключения для настенной зональной установки. Позволяет подключить источник звукового сигнала линейного уровня к разъемам 2RCA, микрофон к универсальному балансному разъему XLR / TRS и также предоставляет возможность подключения мобильных устройств к встроенному в панель Bluetooth приемнику. Линейный вход плюс Bluetooth и микрофонный вход имет регуляторы уровня, благодаря чему доступно управление громкостью непосредственно из зоны прослушивания / подключения. На выходе CVGAUDIO PW-IN/W/BL имеет суммарный балансный моно или стерео аудио сигнал, который может быть передан на расстояние до 100 метров по CAT5 / CAT6 или балансному сигнальному кабелю PROCAST cable BSC 3,2/16/0,12. Для работы панели требуется питание 12V-24V которое может быть также передано в рамках “витой пары” или отдельным двужильным кабелем сечением от 2х0,5mm. Блок питания должен располагаться со стороны принимающего устройства (аудио-процессора, микшера и так далее). При работе с внешними зональными панелями максимально удобно для инсталляции использование 1U модуля CVGAUDIO PW-Power Hub, который может питать до 8-ми удаленных панелей CVGAUDIO PW и также обеспечит удобное подключение приходящих много-проводниковых коммутационных кабелей.
CVGAUDIO PW-IN/W/BL идеально комбинируются со звуковыми DSP процессорами CVGAUDIO ZONER pro и MDSP-46 обеспечивая дистанционные зональные точки подключения в многозонных системах. CVGAUDIO PW-IN/W/BL может использоваться совместно с зональным контроллером ERC-1 или ERC-2. Они соединяются интерфейсным кабелем и в этом случае программирование и детальная настройка встроенного в PW-IN/W/BL Bluetooth может быть произведена с веб интерфейса ERC-1 / ERC-2. Также непосредственно с кнопок контроллера CVGAUDIO ERC-1/ERC-2 в этом случае можно управлять Bluetooth – например, сбросом текущего соединения. Фактически на кнопки контроллера может быть прописана любая из поддерживаемых Bluetooth модулем AT команд. В панели используется высококачественный Bluetooth модуль с антенной-стикером которая приклеивается изнутри на монтажную коробку. Радиус уверенного приема сигнала в прямой видимости – порядка 15-ти метров.
CVGAUDIO PW-IN/W/BL – может быть установлен на стену как накладным способом, так и встраиваться. Для накладной установки используется опциональная монтажная коробка CVGAUDIO WS-ERC-SL. Если нужно установить панель рядом с контроллером CVGAUDIO ERC, то используется двойная коробка – WS2-ERC-SL. Для встраиваемой одиночной установки используется монтажная коробка - CVGAUDIO WB-ERC или двойная - WB2-ERC.
| Модель | CVGAUDIO PW-IN/W/BL |
|---|---|
| Наименование | Настенная панель-предусилитель для зонального подключения источников, Mic in XLR(f) / TRS(f), Line In 2 х RCA(f), Bluetooth с внутренней антенной, раздельное управление громкостью, цвет светлый/темный алюминий |
| Внутренний артикул | CA13780018901 |
| Bluetooth | Версия – 5.1, codec – AptX, AptX Low Latency, MP3, AAC, SBC. Внутренняя антена – стикер, дистанция уверенного приема - до 15 метров в прямой видимости |
| Аудио входы | Линейный небалансный вход (на лицевой панели - 2RCA, на задней панеле – 3 pin EuroBlock для скрытого подключения), балансный микрофнный вход (на лицевой панели - XLR/TRS, на задней панеле – 3 pin EuroBlock для скрытого подключения) |
| Аудио выходы | Суммарный балансный моно выход / Суммарный балансный стерео выход |
| Частотный диапазон | 20Hz – 20000Hz |
| Рекомендуемый кабель | CAT5E / CAT6, или для аудио - PROCAST cable BSC 3,2/16/0,12, для питания – любой двужильный кабель сечением от 2х0.5 |
| Максимальное удаление | Рекомендуемо – до 100m |
| Монтажные коробки | Накладная одинарная - WS-ERC-SL, Накладная двойная - WS2-ERC-SL, Встраиваемая одинарная - WB-ERC, Встраиваемая двойная - WB2-ERC |
| Питание | 12V-24V / 1A, внешний блок питания не входит в комплект поставки |
| Полость для встраиваемой установки | min 55mm |
| Габаритный размер панели | 95mm x 95mm x 60mm |
| Цвет | Светлый/темный матовый алюминий |
