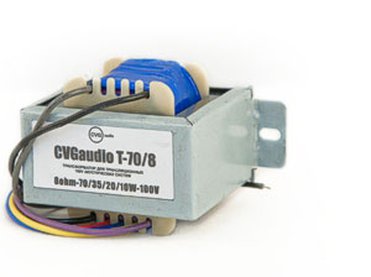

Понижающий трансформатор CVGaudio T-70/8 предназначен для подключения 8ohm акустических систем к 100V трансляционной линии. Трансформатор имеет четыре отвода различной мощности и позволяет подключить динамик на 70/35/20/10W в 100V режиме. Корпус трансформатора имеет две ножки с отверстиями для фиксации к корпусу акустической системы или любой другой поверхности. Трансформатор имеет отличное качество и не вносит ощутимых искажений в звучание системы. Рекомендуемая мощность подключаемой акустической системы – 80-100W (8ohm). Напомним, что для корректной работы трансляционной системы, необходимо чтобы мощность всех динамиков (соответственно трансформаторов) была меньше мощности усилителя. Все акустические системы (все трансформаторы) подключаются параллельно. Таким образом, например, с трансляционным усилителем 120W/100V, Вы можете использовать только один громкоговоритель с трансформаторами CVGaudio T-70/8 установленными на мощность 70W/100V. Оставшиеся 50W можно добить громкоговорителями с менее мощными трансформаторами, суммарная мощность которых не превысит 50W/100V.
Трансформаторы поставляются с кабельными отводами длиной 15см, окончания для подключения зачищены и луженые. Для удобства подключения все кабельные отводы имеют различный цвет. Со стороны подключения к динамику (8ohm) – это серый и черный кабели. Серый – (+), черный – (-). Со стороны подключения к усилителю – это черный (-) и четыре цвета (+ / мощности) – красный (10W), синий (20W), желтый (35W), сиреневый (70W). Таким образом Вам необходимо выбрать пару к черному (COM) отводу с необходимой Вам мощностью.
| Артикул | CVGaudio T-70/8 |
|---|---|
| Название | Понижающий акустический трансформатор для подключения 8ohm АС к 100V линии |
| Импеданс подключаемых АС | 8ohm |
| Мощности (отводы трансформатора) | 70W (сиреневый) / 35W (желтый) / 20W (синий) / 10W (красный) – 100V |
| Расстояние между крепежными отверстиями на трансформаторе |
82mm (диаметр 4mm) |
| Габариты | 95mm x 58mm x 58mm |
| Вес | 910g |
